Модернизация радиостанций СИ-БИ диапазона.

Сообщений 1 страница 2 из 2

1

Добрый день! Выложу тут как можно улучшить надёжность работы любой си-би радиостанции.
Первое. Можно поставить в плюсовой провод диод Шоттки на ток не меньше потребления радиостанции. Как правило 10 ваттная станция "кушает" 1,5-2 ампера.Поэтому диод можно поставить на ток от 3 ампер. Теперь при переполюсовке ничего страшного не произойдет, тк диод просто будет закрыт. Единственный минус это небольшое уменьшение выходной мощности, тк на диоде падает напряжение. Что бы это минимизировать можно сделать следующую модернизацию.

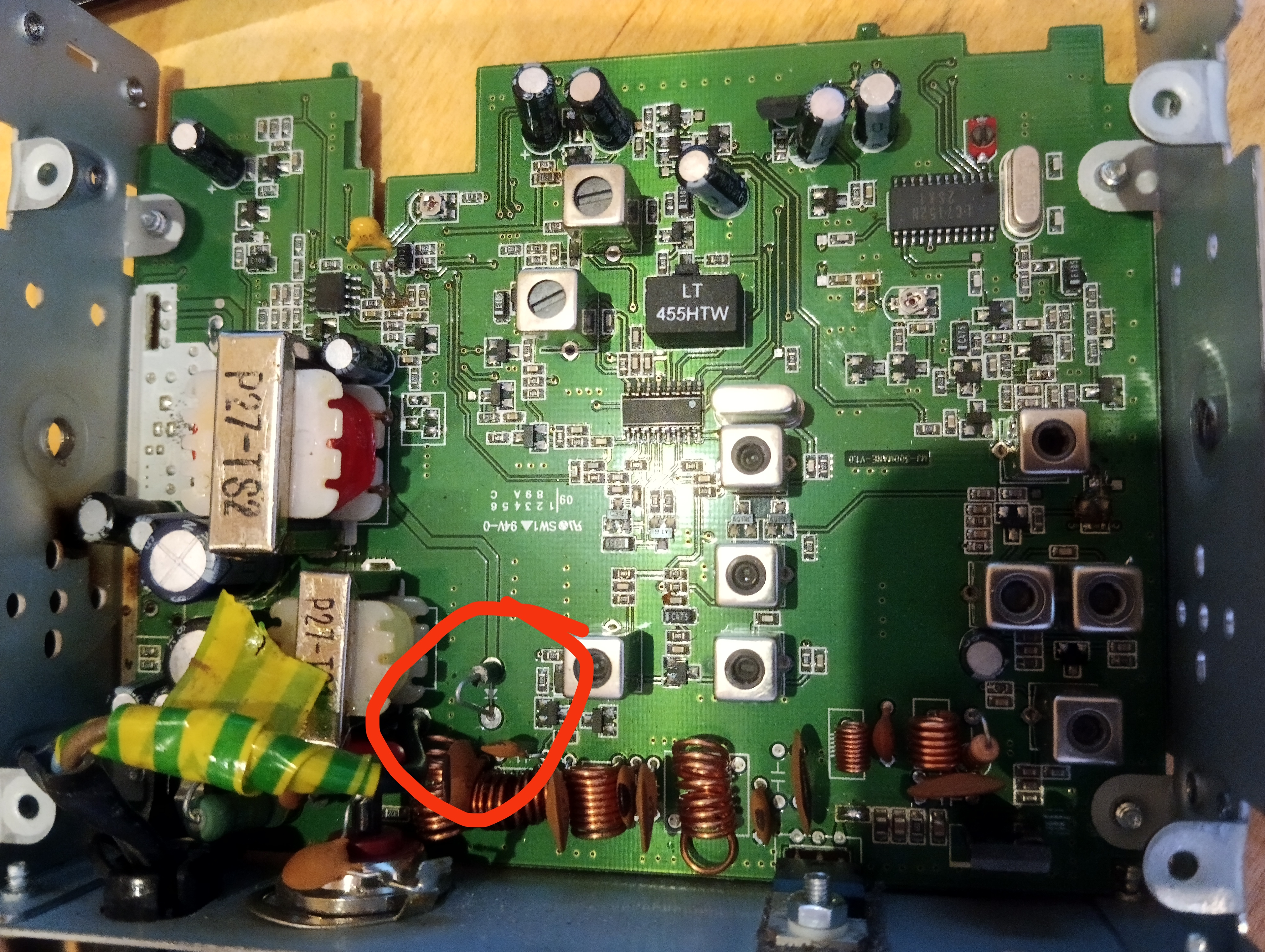

Второе. Оконечный каскад сибишек питается через модулирующий трансформатор и кремневый диод и на этом диоде падает напряжение и если заменить этот диод на диод Шоттки то выходная мощность подрастет. Ток этого диода тоже не меньше потребляемой всей рации, а вот "родной" диод всего на 1 ампер  :D
https://forumupload.ru/uploads/001c/0a/de/2/392786.jpg
Третье.Если заменить "родной" диод в защите от переполюсовке на TVS супрессор то к защите от переполюсовке добавиться еще защита от превышения напряжения. На али они стоят небольшие деньги и очень эффективны. Напряжение TVS супрессора (диода) можно подобрать по своим усмотрениям, но обычно при покупке следует учитывать тот факт что напряжение указанное в документации это напряжение пробоя. Например в мобильных радиостанциях Yaesu стоят на 18 вольт.
Четвертое. В большинства случаях хочется иметь сочную и красивую модуляцию а лесть с паяльником во внутрь не каждый сможет. Поэтому можно заменить микрофон в тангенте. От себя скажу, что заметил самая плохая модуляция у микрофонов с коричневой "жопой" у зеленых модуль по-лучше. Но самый лучший вариант у меня получался с отечественным МКЭ-333, жителям г.Владимира повезло, его можно купить в радио магазине, что напротив главного корпуса ВлГУ. По размеру он один в один как родной и поэтому без проблем встает на место.
https://forumupload.ru/uploads/001c/0a/de/2/339762.png

0

2

Продолжаем.

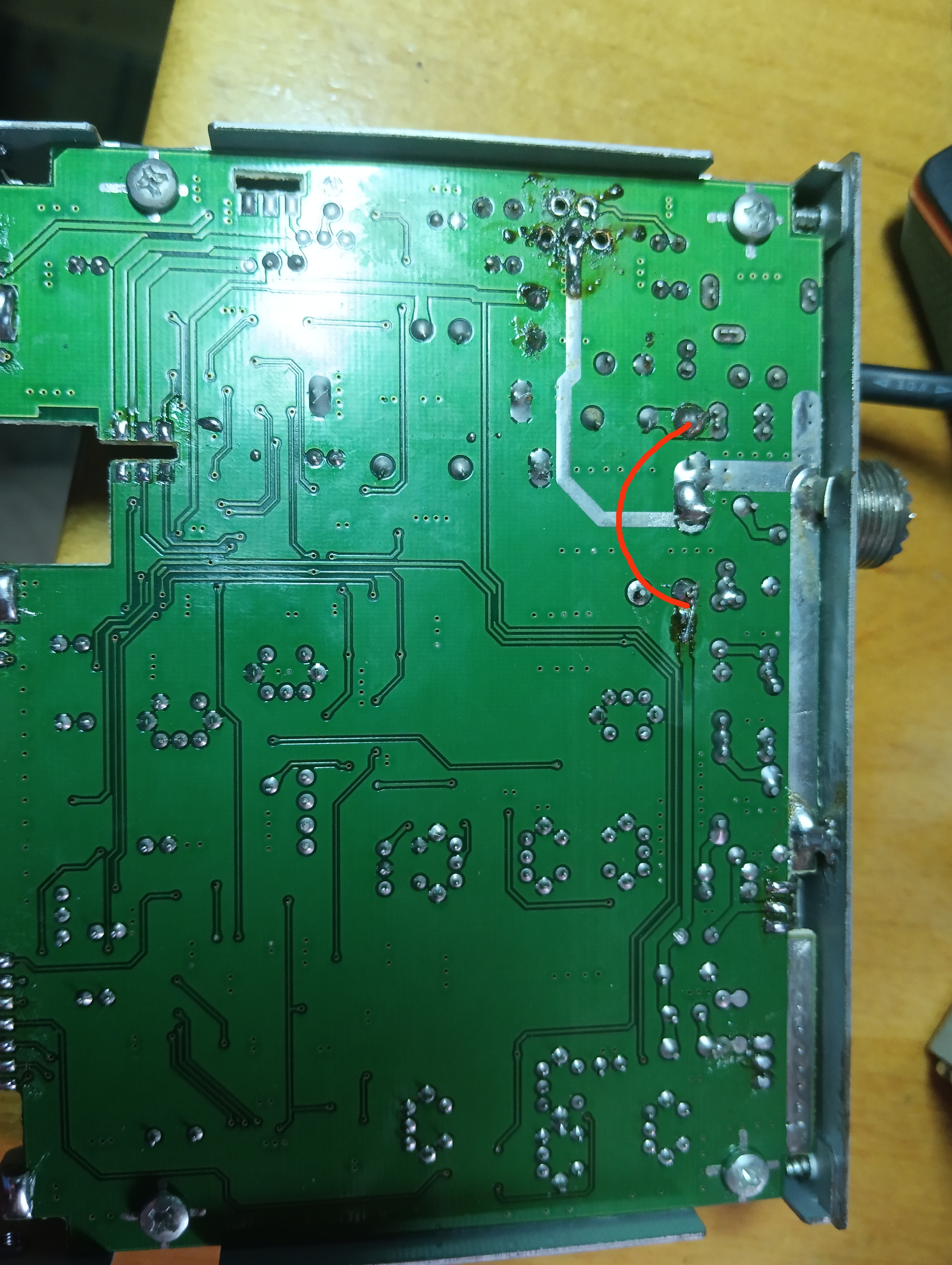

Если стандартных 10 ватт мало можно сделать следующее. Из старой радиостанции достать транзистор с1969,раньше стоял такой и в аланах78,есане2204 и во многих других.Тупо заменяем его и на выходе у нас уже 13 ватт мощи,моща прёт   :D Мало?Дальше изучаем техдокументацию на транзисторы оконечного каскада и предоконечного(В сети свободно лежат)Видим,что драйвер на транзисторе с2314 может выдать мощу 5 ватт,а 1969 может выдать 20 ватт!!!Сравниваем схему включения из даташита и схемы своей станции, например у раций семейства MJ усилитель сделанный по одной схеме.Видим,что на с2314 в коллекторе висит катушка и параллельно ей резистор,которого в даташите просто нет.Выпаиваем один вывод и мощь подросла. Если работа в АМ не нужна, то можно удалить диод, что заменяли выше и поставить перемычку на плюс питания. При этом мощность при использовании с1969 может составить до 18-20 ватт. Но при этом оконечный каскад и драйвер начинают перегреваться, особенно если задняя стенка рации выполнена из жести. Поэтому необходимо поставить небольшой радиатор на с2314 и можно прямо на жестянную стенку поставить небольшой радиатор. Данная модернизация была проведена на станции АРК33 и мж300 верой и правдой прослужила более 2-х лет.
https://forumupload.ru/uploads/001c/0a/de/2/t215320.jpg
